永嘉Q41F46衬氟球阀

Q41F46衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏;球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性;采用全塑料衬里工艺,耐介质的强腐蚀。

Q41F46衬氟球阀特点



  1.采用氟塑料衬里层的球阀,具有极高的化学稳定性,适用于任何强腐蚀性化学介质;



  2.采用全通浮动球阀结构,在整个压力范围内进行元泄漏关闭,便便于管路系统在通球扫线和管路维护。



Q41F46衬氟球阀用途



  衬氟球阀为控制各种强腐蚀性介质的启闭而进行的专业设计,广泛使用于石油,化工,染化,农药,制酸制碱等行业,是目前防腐阀门最理想的选择.



  衬氟球阀主要衬里材料:



  聚全氟乙烯 FEP (F46)

Q41F46衬氟球阀适用介质:



  任何有机溶剂或试剂,稀或浓无 机 酸,碱,酮,芳烃,氯化烃等。



  使用温度:



  -85~150



  特点:力学,电性能和化学稳定性基本与F4相同,但突出优点是动击韧性



  高,有极好的耐候性和辐射性。



  聚三氟乙烯 PCTEF (F3)



  适用介质:



  各种有机溶剂,无机腐蚀液(氧化性酸类)



  使用温度:-195~120



  特点:耐热性,电性能和化学稳定性仅次于F4,机械强度,蠕变性能,硬度比F4好些



  聚丙烯: RPP



  适用介质:无机盐类的水溶液,无 机 酸类,碱类的稀或浓溶液。



  使用温度:-14~80



  特点:最轻的塑料之一,其屈服,拉伸和压缩强度,硬度均优于低压聚乙烯,有很突出的刚性,耐热性好,易成型,优廉。改性后动击性,流动性,弯曲弹性。



  聚氯乙烯: 硬质)PVC



  适用介质:耐水,浓碱,非氧化性酸,链烃,油和臭氧等。



  使用温度:0-55



  特点:机械强度较高,化学稳定性及介电性能优良,耐油性和抗老性也较好,易熔接



  及粘合,价格较低。



  聚四氯乙烯 PTFE(F4)



  使用介质:强酸,强碱,强氧化剂等。



  使用温度:-200~180



  特点:具有优异的化学稳定性,有很高的耐热性,耐寒性,磨擦系数很低,是极好的 自润滑材料,但机械性能较低,流动性差,热膨胀大。



  聚偏氯乙烯 PVDF(F2)



  使用介质:耐大多数化学药品和溶剂,



  使用温度:-70~100



  特点:拉绅强度与压缩强度比F4好,耐弯折,耐候,耐辐射。耐光和老化等,最大特 点是韧性好,易成型。



  聚烯烃:PO



  适用介质: 各种浓度的酸碱盐及某些有机溶剂。



  使用温度:-58~80



  特点:是目前世界最理想的防腐材料,已广泛用于旋转成型的大型设备和管道件



技术规范



设计标准

GB12237

结构长度

GB12221

法兰标准

JB/T79-94

GB9113.1-26

检验试验

JB/T9092-99

驱动方式

手动、电动、气动、蜗轮

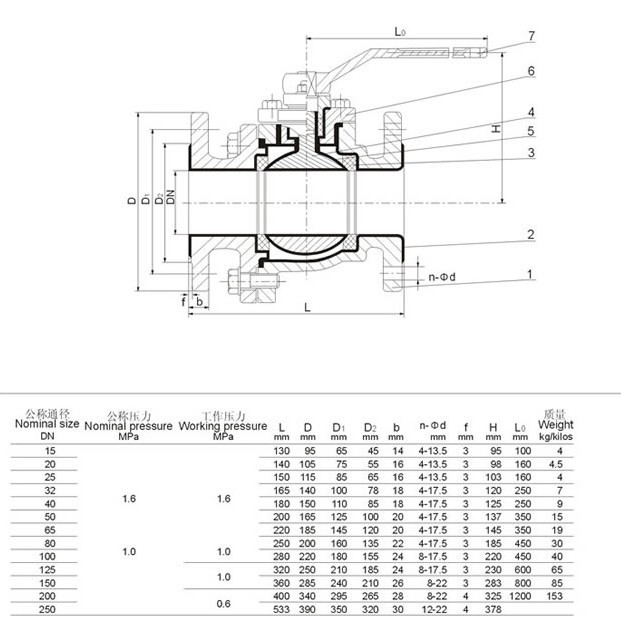

主要零部件材料表



序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P8

R8

R3

R3

1

阀体/阀盖

A216-C

A216-WCB

A351-CF8

A351-CF8M

A351-CF3

A351-CF3M

2

球体/阀杆

A216-WCB

A351-CF8

A351-CF8M

A351-CF3

A351-CF3M

3

衬里/阀座

PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)

4

填料/压盖

PTFE(F4)

A351-CF3

A351-CF3

5

填料

A216-WCB

A351-CF8

A351-CF8

6

支架

A193-B7

A194-8

A193-B8M

7

紧固螺栓

A193-B7

A193-B8M

A194-8

8

螺母

A194-2H

A194-8

A194-8

9

操作手柄

A216-WCB

A216-WCB

A216-WCB
