永嘉SCAR污水复合式排气阀

SCAR 污水复合式排(进)气阀

不锈钢闸阀|不锈钢截止阀|不锈钢止回阀|不锈钢蝶阀|硬密封蝶阀|不锈钢球阀|不锈钢阀门
一、SCAR污水复合式排气阀概况:

SCAR污水复合式排气阀用于污水管道上的最高点或有闭气的地方,来排除污水管道内气体来疏通管道,使管道运转正常,如不装此阀,管道会出现闭气,使污水流速受到气阻,甚至还会中断。
二、SCAR污水复合式排气阀工作原理 :

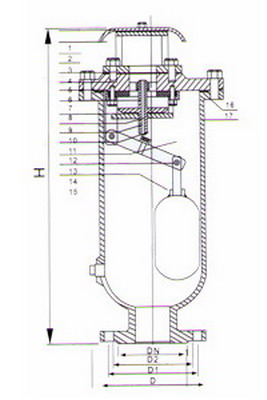

管内污水在运作时,该阀活瓣停在定位架下部,进行大量排气, 当空气排完时,污水进入阀内把球浮起,传到活瓣到关闭。管内在运作时会自然产生少量气体会集中到管内上部到相当程度,阀内污水与球随时下降,气从小孔排出。 三、SCAR污水复合式排气阀连接尺寸表 :



公称通径 DN(mm) D D1 D2 D3 H Z-Φd
50 160 125 102 205 495 4-18
80 195 160 135 270 600 4-18
100 215 180 158 285 760 8-18
150 280 240 212 340 860 8-22
200 335 295 268 400 1010 8-22
250 390 350 319 465 1210 12-22

四、SCAR污水复合式排气阀技术参数:
SCAR排气阀与CARX排气阀原理一样,只是结构略作改动,杠杆机构稍有改进(如图)这样把浮球控制在下部,使污物只能在阀体下部物污不会缠绕上部排气口上,不会影响密封性能。此产品是专用污水管道工程的排气阀。
五、SCAR污水复合式排气阀订货须知:
1、①产品名称与型号②公称直径③额定流量系数KV④公称压力和压差⑤使用介质⑥阀体和阀内组件材料⑦适用温度⑧流量特性⑨是否带附件以便我们的为您正确选型。
2、如有特殊要求时请在订购产品时注明。
3、若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
