永嘉SRBA直通篮式过滤器

产品名称：篮式直通过滤器、篮式过滤器】

【产品型号：SBR】

产品简介：

SBR篮式直通过滤器篮式直通过滤器的结构主要包括连接管道、筒体、滤篮、法兰、法兰盖和紧固件等。也被叫做篮式过滤器和直通过滤器。通常是直接连入机械设备的管路中，拦截流体中的杂质，保证机械设备正常运转。

工作原理：

SBR篮式直通过滤器是直接连入管道使用。在生产过程中，流体会随着管道流经直通过滤器，液体先通过桶体而后进入滤篮，流体从滤篮的缝隙中流出，直至过滤器的出口被排出，流体中的固体杂质颗粒为滤篮所阻挡，与流体分离完成过滤。过滤器使用一段时间后，固体杂质在滤篮中堆积，这时只要旋开主管底部的螺塞，将直通过滤器内的液体排净，拆卸法兰，清洗滤篮后重新装入，就能完成杂质的清理了。

产品特点：

1、过滤精度高，可根据客户需求配置过滤网的精细度。

2、工作原理简单、结构也不复杂，容易安装、拆卸和维护。

3、设备易损件少，无耗材，运行维护费用低，操作管理简单。

4、稳定生产工艺流程，保护仪器仪表和机械设备，维护生产的安全和稳定。

5、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成。

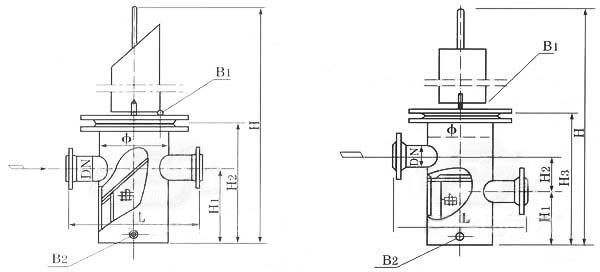

主要零件材料 壳体材质 铸铁、碳钢 不锈钢 滤框滤网材质 不锈钢 密封件材质 耐油石棉、柔性石墨、聚四氟乙烯 工作温度(℃) -30～+380 -80～+450 公称压力(MPa) 0.6～6.4 (150Lb～300Lb) 过滤精度（目/in） 10-300 连接方式 法兰、对焊 连接尺寸及重量 SRBA直通篮式过滤器 SRBB高低篮式过滤器 外形尺寸 mm

公称直径DN 主要尺寸 排放□“B” 参考重量（kg） φ L H1 H2 H（拆卸滤网距离） 25 76 220 160 260 480 R1/2" 12 32 76 220 165 270 495 16 40 114 280 180 300 550 23 50 114 280 180 300 550 28 65 140 330 220 350 650 48 80 168 340 260 400 740 65 100 219 420 310 470 880 R3/4" 126 150 273 500 430 620 1175 248 200 325 560 530 780 1875 292 250 426 660 640 930 2170 415 300 478 750 840 1200 2690 596
