HC42X(DRVZ)静音式止回阀

发表时间:2014-05-28 13:51:01 点击次数:24
HC42X(DRVZ)静音式止回阀



HC42X(DRVZ)静音式止回阀的详细资料:

不锈钢闸阀|不锈钢截止阀|不锈钢止回阀|不锈钢蝶阀|硬密封蝶阀|不锈钢球阀|不锈钢阀门

静音式止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀(Aetv Check Valve)、单向阀(Aetv One-way valve)、逆流阀、和背压阀(Aetv Reflux valve)。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀(Aetv Check)还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀(Aetv Check)主要可分为旋启式止回阀(Aetv Swing Check Valve)(依重心旋转)与升降式止回阀(Aetv Lift Check Valve)(沿轴线移动)。

HC42X(DRVZ)静音式止回阀产品概述



静音式止回阀主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成,内部水流通路采用流线型设计,水头按大小,同时于停泵时其阀瓣关闭行程很短,可达快速关闭,防止巨大水击声,形成静音效果。该阀主要适用于给排水、消防、暖通系统,可安装于水泵出水口处,以防止介质倒流及水锤对泵的损害。
HC42X(DRVZ)型静音式止回阀主要技术参数
型号 DRVZ-10 DRVZ-16 DRVZ-25Q
公称压力 PN1.0MPa PN1.6MPa PN2.5MPa
公称通径 DN50~250mm
最高工作压力 1.0MPa 1.6MPa 2.5MPa
密封试验压力 1.0MPa 1.6MPa 2.5MPa
壳体试验压力 1.5MPa 2.4MPa 3.75MPa
主要零件材料 阀体、导流体 灰铸铁 球墨铸铁
阀座、轴承、阀瓣、轴 铝青铜或铬不锈钢
弹簧 不锈钢

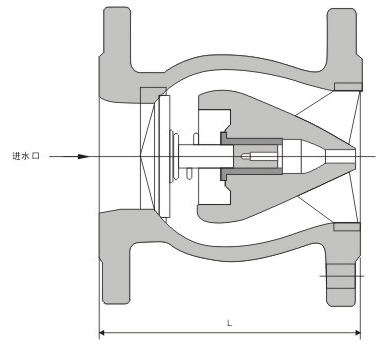

HC42X(DRVZ)型静音式止回阀主要外形尺寸 法兰尺寸PN1.0MPa按GB4216.4-84标准,PN1.6MPa按GB4216.5-84标准,PN2.5MPa按GB9113.4-88标准
公称通径DN(mm) L
50 120
65 150
80 180
100 229
125 254
150 267
200 292
250 340
300  -
350  -

当您与我们取得联系时,请您提供的详细规格要求,这将有助于我们给您提供一个有效的服务。当您有任何疑问,您可以来电告知我们,我们一定会尽心尽力为您提供优质的服务。我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的领导者,为您提供最新的阀门知识、最好的服务、最佳的技术顾问。
