温州闽嘉阀门专业生产HD47X蝶式缓冲止回阀，规格有：HD47X-10蝶式缓冲止回阀,HD47X-10Q蝶式缓冲止回阀,HD47X-10C蝶式缓冲止回阀
蝶式缓冲止回阀的应用：
主要用于工业供水、污水处理厂的水泵出口处，防止官网中介质逆流。自动消除破坏性水锤，从而保证水泵和管路不受损坏。该阀门主要由阀体、阀瓣、缓冲装置和微量调节阀装成。该产品具有机构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点，是工业用水和城市排污的最佳产品。
HD47X蝶式缓冲止回阀主要零件材料明细表：
|
序号 |
零件名称 |
材 料 |
|
1 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
|
2 |
蝶板 |
铸钢、球墨铸铁 |
|
3 |
密封圈 |
丁腈橡胶、三元乙丙 |
|
4 |
阀杆 |
不锈钢 |
|
5 |
填料 |
石墨/PTFE |
HD47X蝶式缓冲止回阀压力试验：
|
公称压力 |
强度试验 |
水密封/上密封试验 |
气密封试验 |
|
1.5* PN(MPa) |
1.1* PN(MPa) |
0.5-0.7(MPa) |
|
|
1.0 |
1.5 |
1.1 |
0.6 MPa |
|
1.6 |
2.4 |
1.8 |
|
|
2.5 |
3.8 |
2.8 |
HD47X蝶式缓冲止回阀主要技术参数：
|
公称压力：1.0～2.5MPa |
工作温度:0～80℃ |
法兰标准:GB/T17241.6 GB9113 |
|
公称通径：200～1400mm |
适用介质:水、污水、海水等 |
试验标准:GB/T13927 API598 |

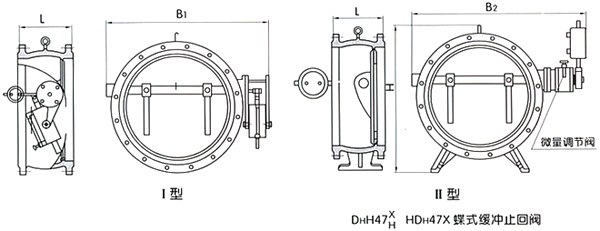

HD47X蝶式缓冲止回阀主要外形尺寸 (法兰连接尺寸：PN10、16、25按JB/T78-94标准)：
|
公称通径 |
尺 寸(mm) |
|||
|
L |
H |
B1 |
B2 |
|
|
200 |
230 |
550 |
540 |
600 |
|
250 |
250 |
630 |
600 |
700 |
|
300 |
270 |
690 |
650 |
740 |
|
350 |
290 |
780 |
710 |
800 |
|
400 |
310 |
860 |
770 |
870 |
|
450 |
330 |
910 |
830 |
920 |
|
500 |
350 |
980 |
900 |
1000 |
|
公称通径 |
尺 寸(mm) |
|||
|
L |
H |
B1 |
B2 |
|
|
600 |
390 |
1070 |
1090 |
1250 |
|
700 |
430 |
1220 |
1200 |
1360 |
|
800 |
470 |
1320 |
1320 |
1480 |
|
900 |
510 |
1430 |
1420 |
1580 |
|
1000 |
550 |
1550 |
1550 |
1700 |
|
1200 |
630 |
1800 |
1780 |
1950 |
|
1400 |
710 |
1980 |
2000 |
2175 |

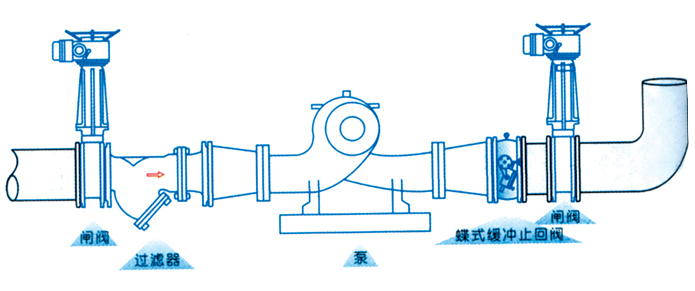

HD47X蝶式缓冲止回阀安装示意图：
